РВС - 5000 М3

Описание:

Прием, хранение и выдача светлых и темных нефтепродуктов, продуктов химического производства и сырья для него, технических спиртов и воды – вот предназначение вертикального стального резервуара, емкостью 5000 кубометров. На предприятиях нефтехимической и добывающей промышленности, грузовых нефтеналивных терминалах эти резервуары получают самое широкое применение.

Условия эксплуатации РВС-5000 следующие:

  • плотность хранимой жидкости – не выше 1т/м.куб;
  • температура жидкости – до +95С;
  • избыточное давление – не более 2 кПа.

Технические характеристики:

Номинальный объем, м35000
Внутренний диаметр стенки, мм 22800 20920
Высота стенки, мм 12000 15000
Плотность продукта, т/м³ 0,9 0,9
Расчетная высота налива, мм 12000 15000
Стенка РВС-5000
Количество поясов, шт 8 10
Припуск на коррозию, мм - -
Толщина верхнего пояса, мм 7 6
Толщина нижнего пояса, мм 10 12
Днище РВС–5000:
Количество окраек, шт 10 12
Припуск на коррозию, мм - -
Толщина центральной части, мм 5 5
Толщина окраек, мм 8 10
Крыша РВС–5000:
Количество балок, шт. 32 32
Припуск на коррозию, мм - -
Несущий элемент I 20Б1 I 20Б1
Толщина настила, мм 5 5
Масса конструкций РВС–5000, кг:
Стенка 54100 64420
Днище 18975 17732
Крыша 33947 26201
Лестница 1190 1480
Площадки на крыше 3324 3051
Люки и патрубки 2297 2182
Комплектующие конструкции 1795 1702
Каркасы и упаковка 7800 10800
Всего: 123428 127568

Конструкция

РВС-5000 являет собой цилиндрическую емкость, сформированную круглым днищем (диаметр – 22,8 м.), вокруг которого методом сварки из стальных листов выстраивается стенка, общей высотой 11,96 м. Общий объем емкости, таким образом, получается несколько выше номинального, ведь заполняется резервуар не полностью, а только до отметки 11,04 м. от днища.

Накрывается резервуар конической крышей, которая отводит нагрузку от осадков и повышает прочность конструкции. Снабжается она необходимыми люками, сливно-наливными патрубками и леерным ограждением для безопасного обслуживания резервуара. Крыша сообщается с землей с помощью широкой шахтной или винтовой лестницы, состоящей из 8 пролетов и площадок, позволяющих разместить дополнительное оборудование.

Нашим заказчикам доступны и другие опции, которые в случае необходимости позволяют оснастить резервуар:

  • противопожарным оборудованием (огнепреградителями, искрогасителями, огневыми предохранителями);
  • площадками для обслуживания;
  • пробоотборником;
  • дополнительными люками;
  • теплоизоляцией;
  • дыхательными клапанами;
  • вентиляцией;
  • предохранительной арматурой для сброса давления;
  • системой теплообмена для охлаждения или подогрева содержимого;
  • алюминиевым понтоном или подвижной крышей для предотвращения испарения продукта;
  • хлопушками и прочими дельными вещами.

Основным материалом для РВС-5000 является нержавеющая, малоуглеродистая или низколегированная сталь, которая выбирается исходя из предназначения резервуара (свойств хранимой жидкости) и климатических условий его эксплуатации. Все металлоконструкции укрываются слоем транспортировочного защитного грунта для защиты от коррозии. По желанию заказчика возможно покрытие резервуара листовым алюминием или оцинкованной листовой сталью.

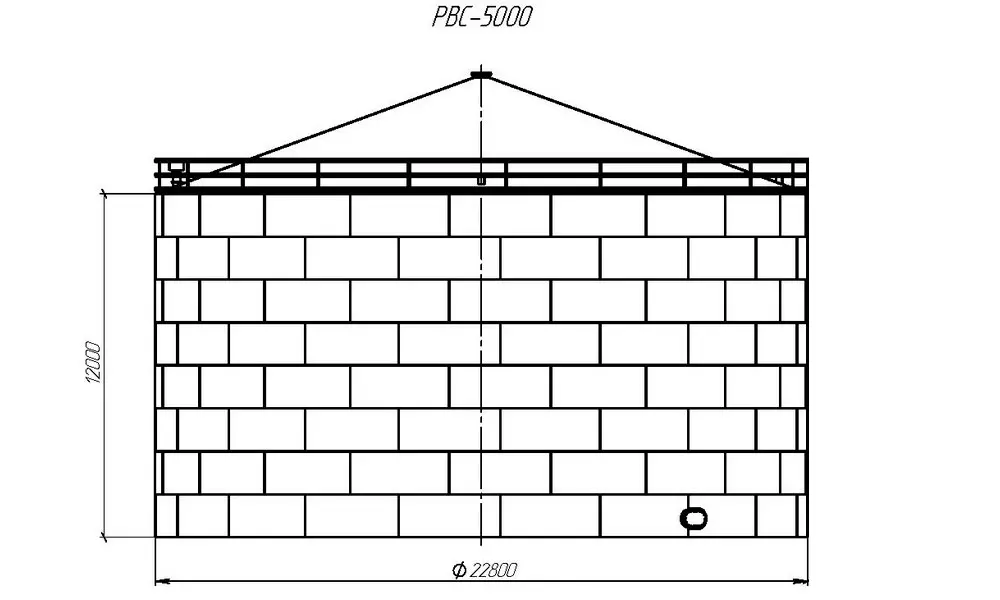

Схемы:

Как заказать?

Как купить РВС - 5000 М3?

Завод «РезервуарСтройМаш» изготавливает РВС - 5000 М3, как по отработанным типовым проектам, так и по индивидуальным проектам Заказчика, когда клиент хочет интегрировать в свой бизнес нестандартное решение, отвечающее исключительно его, конкретным, требованиям.

Чтобы создать заказ на изготовление РВС, Вы можете воспользоваться любым удобным способом связи:

  • позвонить по телефону бесплатной горячей линии 8 (800) 600-18-22;
  • отправить запрос или заполненный опросный лист на электронную почту zakaz@rsm-mash.ru;
  • воспользоваться формой "Заказать обратный звонок", указать контактные данные Вашего предприятия и специалисты завода «РезервуарСтройМаш» свяжутся с Вами в течение суток.

В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РВС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу РВС - 5000 М3, а именно:

  • предпроектную подготовку;
  • разработку проектной документации или отдельных проектов КМ/РКД/ППР;
  • строительно-монтажные работы;
  • доставку резервуаров и резервуарного оборудования;
  • комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.

Стоимость

Стоимость РВС - 5000 М3 зависит от многих технических параметров заказа.

Базовой цены для сложного технологического оборудования к которому безусловно относится РВС - 5000 М3, не существует, поскольку отсутствует и стандартная комплектация, и в каждом конкретном случае цена формируется с учетом особенностей заказа, определением конструкции будущего РВС - 5000 М3, выбором материала, выбором способа антикоррозийной обработки, обогрева, теплоизоляции. Поэтому перед тем, как узнать стоимость изготовления, Вам необходимо заполнить опросный лист, указав назначение резервуара, желаемую комплектацию и другие важные сведения. Важно отметить что стоимость изготовления формируется из совокупности факторов в каждом конкретном случае.

Чтобы сформулировать финансовые условия сотрудничества, специалист завода «РезервуарСтройМаш» должен четко понимать ряд технических параметров потенциального оборудования, необходимо знать объем, хранимый продукт, эксплуатационные параметры РВС - 5000 М3, специфику использования, регион эксплуатации и необходимость в комплектации дополнительным оборудованием.

Также мы включаем в расчет стоимость строительно-монтажных и пусконаладочных работ, чтобы клиент мог детально понимать бюджет реализации проекта по изготовлению РВС - 5000 М3 под ключ.
